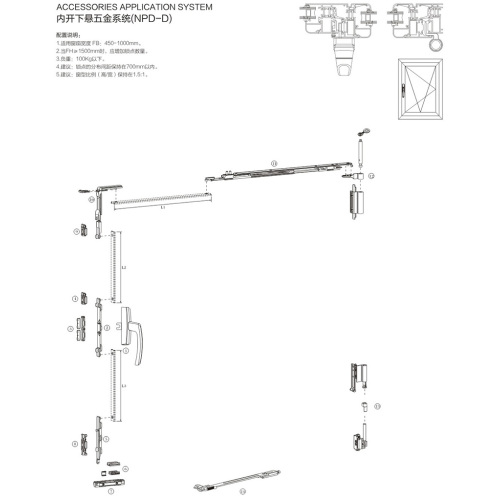

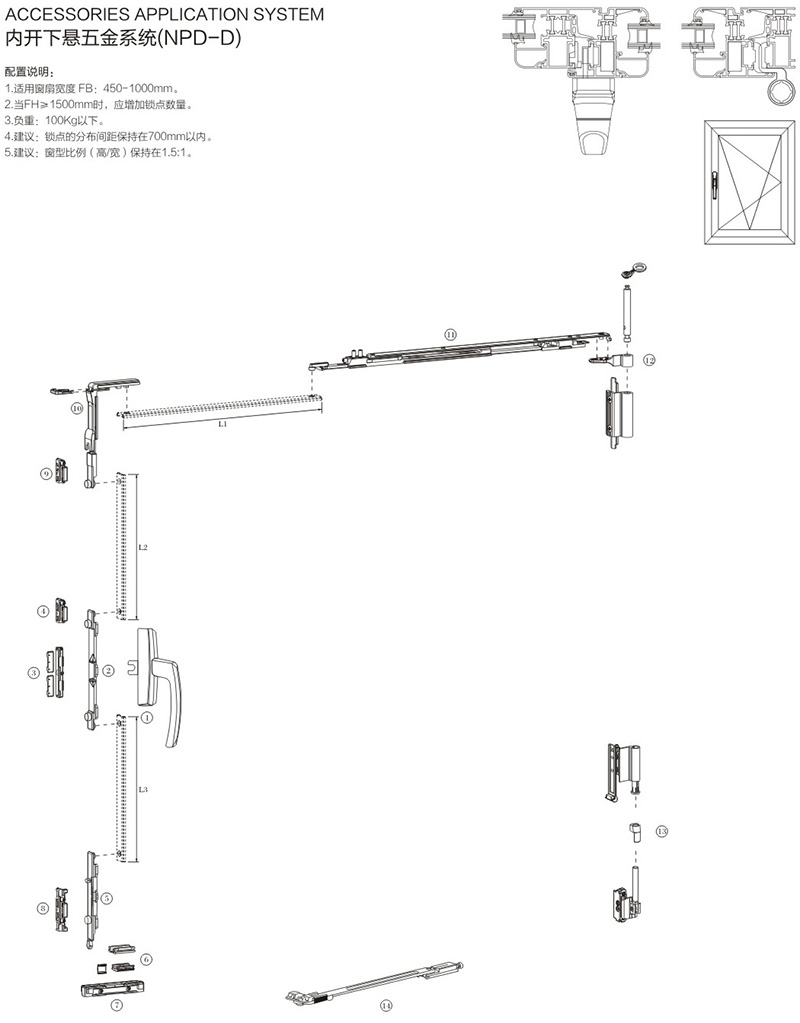

Sistema avanzado de giro e inclinación hacia adentro NPD D

Estándares estructurales

• ◈ Arquitectura de carga reforzada
• ◈ Rango de aplicación FB optimizado
• ◈ Compresión del sello de alto rendimiento
• ◈ Protocolo de punto de seguridad vertical
• ◈ Sinergia mecánica de precisión
• ◈ Carga estática y dinámica verificada

Versatilidad de ancho extendido

El sistema NPD-D proporciona una gama de aplicaciones versátil para anchos de hoja (FB) desde 450 mm hasta 1000 mm. Esto garantiza un apalancamiento mecánico constante en varios tamaños de ventanas residenciales y comerciales.

Soporte de carga de hoja pesada

Optimizado para perfiles de alta resistencia, el sistema soporta de forma segura una capacidad de carga total de hasta 100 kg, lo que permite la integración de unidades de vidrio térmico de alta especificación sin estresar los herrajes de aleación de aluminio .

Control de integridad vertical

Para configuraciones donde la altura de la ventana (FH) es superior a 1500 mm, la lógica del hardware requiere un aumento en la cantidad de puntos de bloqueo para mantener la alineación y la seguridad entre el marco y la hoja.

Equilibrio proporcional

Para preservar la vida útil del engranaje de transmisión y las bisagras, se sugiere mantener una relación altura-ancho de 1,5:1 para evitar el desgaste mecánico innecesario y garantizar un funcionamiento suave.

◈ Estrategia óptima de espaciado de puntos

Para lograr la máxima estanqueidad y rendimiento acústico, mantenga el espacio de distribución de todos los puntos de bloqueo dentro de 700 mm . Esto permite una fuerza de compresión uniforme a través de las juntas de EPDM.

◈ Protocolo de seguridad a gran escala

Al aplicar NPD-D en fachadas de alta exposición, respete siempre la regla de expansión del punto de bloqueo FH > 1500 mm para garantizar que la hoja permanezca perfectamente anclada contra la presión del viento externo.

Resumen de hardware

• • Rango FB: 450 — 1000 mm
• • Carga máxima: inferior a 100 kg máximo.
• • Estándar FH: Agregar puntos > 1500 mm
• • Espaciado: ≤ 700 mm Intervalo de bloqueo
• • Geometría: Relación estándar 1,5: 1
• • Sustrato: Aluminio de alta calidad
• • Sistema: Sistemas de puertas Luoqi
