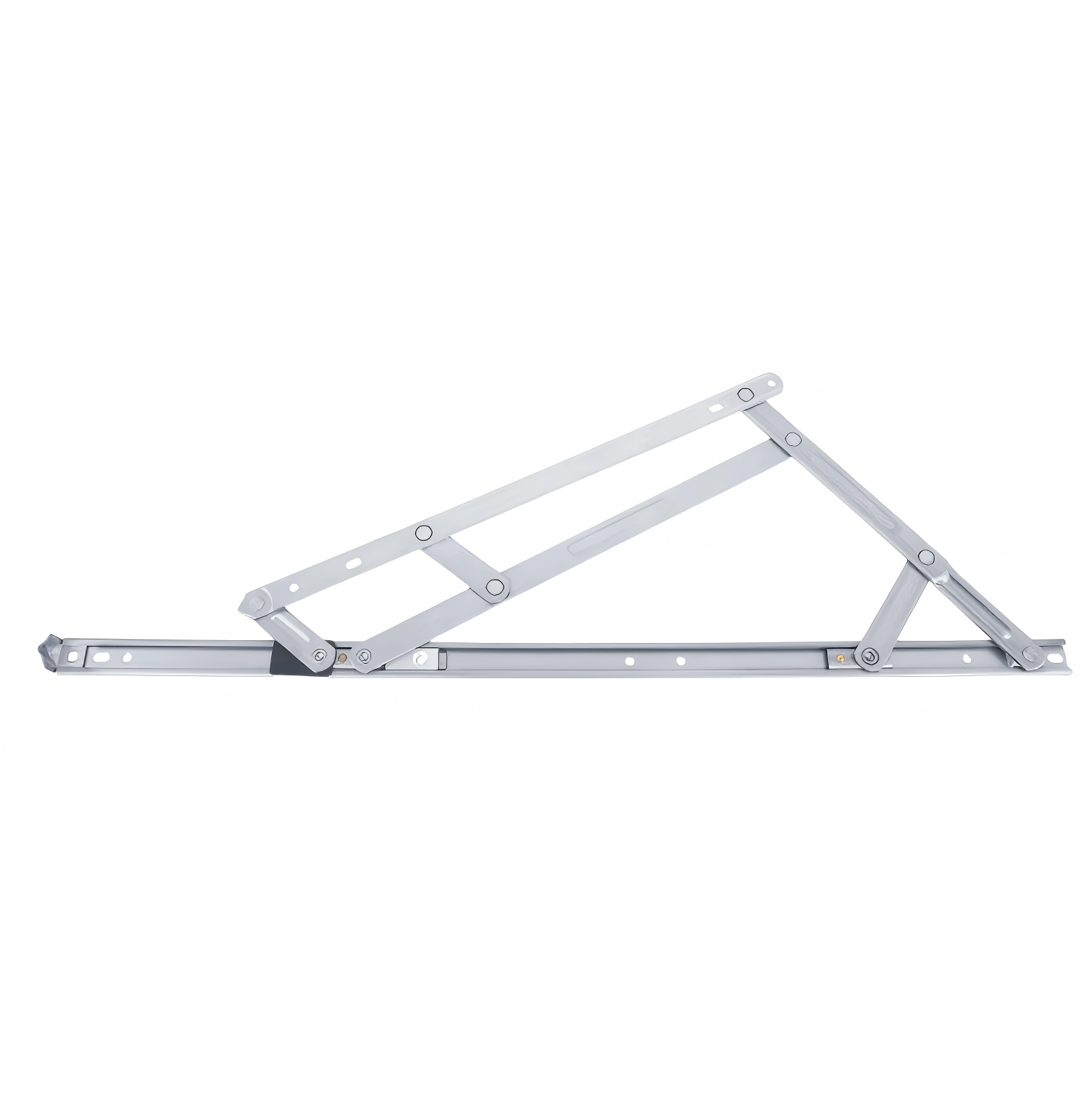

Soporte resistente de 6 barras con ranura cuadrada de 22 mm

Soporte resistente de 6 barras con ranura cuadrada de 22 mm

Obtener el último precio

Cantidad de pedido mínima:

Contactar ahora

Descripción

Embalaje y entrega

Descripción

Embalaje y entrega

The file is encrypted. Please fill in the following information to continue accessing it

Descripción

Integridad de carga máxima

6 barras
Servicio pesado
Estancia-22mm

Geometría reforzada de 6 eslabones para acristalamientos arquitectónicos de gran tamaño. Grado industrial SUS304 para los sistemas de puertas Luoqi más exigentes.

Sistema de proyección de 6 enlaces

Soluciones de hardware premium

Ingeniería del
Acristalamiento de gran tamaño

El soporte resistente de 6 barras con ranura cuadrada de 22 mm está diseñado para cerrar la brecha entre la mecánica de ventanas estándar y los requisitos estructurales de la fachada. Diseñado para perfiles de aleación de aluminio , el varillaje de 6 barras proporciona un movimiento de proyección equilibrado que distribuye el peso de la hoja entre seis puntos de pivote de alta resistencia.

Construida con acero inoxidable SUS304 de primera calidad, esta serie es la opción definitiva para ventanas abatibles y abatibles de alta resistencia. Facilita ángulos de apertura más amplios manteniendo una rigidez absoluta, lo que garantiza que Window Hardware siga siendo un guardián silencioso e invisible de la envoltura térmica y estructural del edificio.

Parámetros de élite

◈ Arquitectura: varillaje de 6 barras de servicio pesado
◈ Orientación: proyección multieje
◈ Grado de acero: SUS304 austenítico
◈ Lógica de carga: Junta de fricción de alta capacidad
◈ Verificación: 50.000 ciclos de carga pesada
◈ Montaje: Ranura cuadrada de 22 mm de ancho

Matriz de carga técnica

Datos dimensionales calibrados para máxima estabilidad de la hoja.

Installation Layout (Unit: mm)												Heavy Duty Constraints
Model	A	B	C	D	E	F	G	H	I	J	K	Max H	Max W	Max Wt	Opening
12" Heavy Duty	39	63	—	202	215	300	32	220	246	220	—	1500	800	45kg	50/90°
14" Heavy Duty	39	63	90	219	232	350	32	237	263	237	303	1800	900	55kg	50/90°
16" Heavy Duty	39	63	109	238	251	400	32	262	288	262	353	2000	1000	65kg	50/90°
20" Heavy Duty	39	63	127	257	270	500	32	287	313	287	403	2200	1200	80kg	50/90°

Calibración estructural

◈ Movimiento sincronizado de 6 enlaces

El diseño de 6 barras ofrece un "lanzamiento" y un espacio de proyección superiores. Esto permite que la ventana sobresalga más del marco mientras mantiene una trayectoria de apertura paralela, lo que aumenta significativamente el flujo de aire sin comprometer la seguridad en las soluciones de hardware premium .

◈ Frenado de fricción mejorado

Equipado con controles deslizantes reforzados de alta resistencia, este soporte está diseñado para sostener ventanas grandes (hasta 80 kg) incluso en condiciones de viento fuerte. Es el núcleo del hardware para ventanas confiable para rascacielos comerciales y proyectos residenciales a gran escala.

Preguntas frecuentes sobre adquisiciones

¿Cuándo elegir 6 barras en lugar de 4 barras?

Siempre que el ancho de la hoja supere los 800 mm o el peso supere los 40 kg, se recomienda la barra de 6 para mayor longevidad estructural.

¿Resistencia a la corrosión?

SUS304 garantiza el rendimiento en entornos costeros y zonas industriales.
