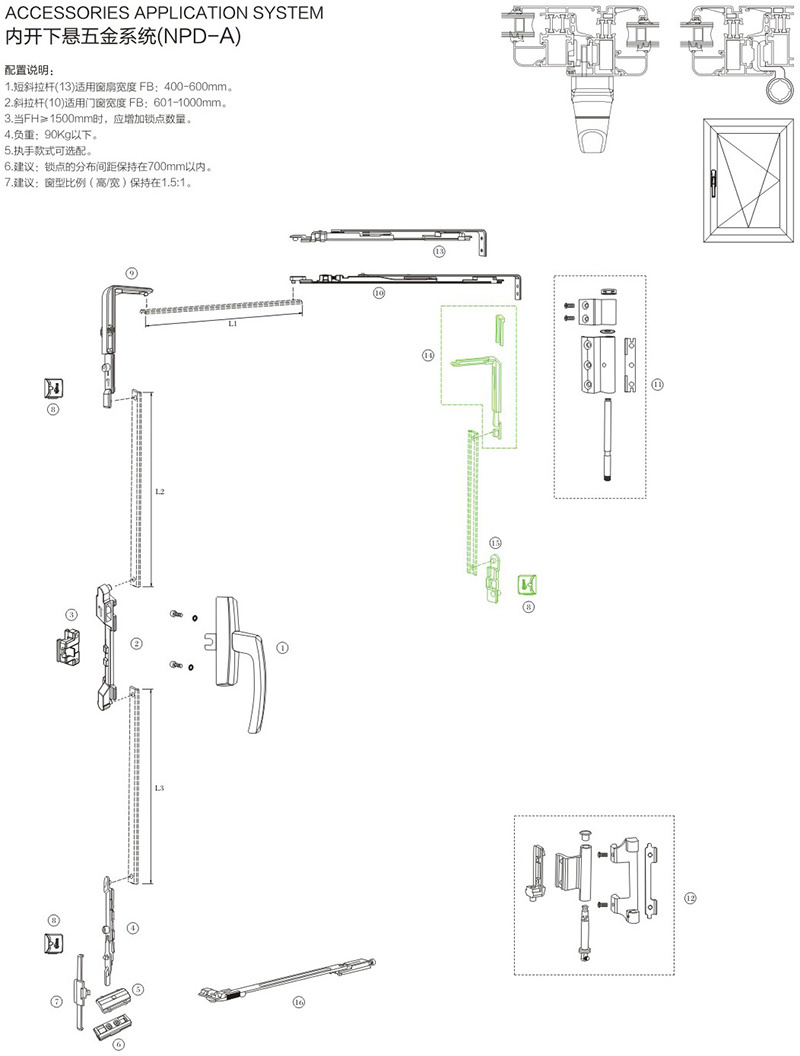

NPD Un sistema de hardware de giro e inclinación hacia adentro

Capacidad central del sistema

Geometría adaptable de la barra de tracción

El sistema ofrece opciones de componentes discretos (Artículo 13 y Artículo 10) para adaptarse a anchos de hoja variables desde 400 mm hasta 1000 mm, lo que garantiza que se mantenga el apalancamiento mecánico en todas las escalas.

Seguridad vertical mejorada

Para mantener la estanqueidad y la estabilidad estructural, el sistema NPD A requiere un aumento en el número de puntos de bloqueo cuando la altura de la ventana (FH) supera los 1500 mm.

Dinámica de carga optimizada

Diseñado para marcos de ventanas residenciales estándar a pesados, el sistema soporta de forma segura una capacidad de carga inferior a 90 kg, alineándose con los requisitos de hardware de aleación de aluminio de alta gama.

Versatilidad estética

Reconociendo la diversidad del diseño arquitectónico, el estilo de manija sigue siendo opcional, lo que permite una integración total con varios temas de diseño de interiores y preferencias del usuario.

P: ¿Cómo se deben distribuir los puntos de bloqueo?

Para un sellado óptimo y una distribución uniforme de la presión, sugerimos mantener el espacio entre todos los puntos de bloqueo dentro de 700 mm.

P: ¿Cuál es la proporción de hoja recomendada?

Para garantizar el equilibrio mecánico a largo plazo y evitar que la hoja se caiga, se recomienda mantener una relación altura-ancho de 1,5: 1.

Resumen de restricciones

• • Rango FB: 400 - 1000 mm
• • Carga máxima: ≤ 90 kg
• • Límite FH: agregue puntos si > 1500 mm
• • Intervalo de puntos: ≤ 700 mm
• • Mango: Estilos totalmente opcionales
• • Material del núcleo: aleación de aluminio de alta calidad
