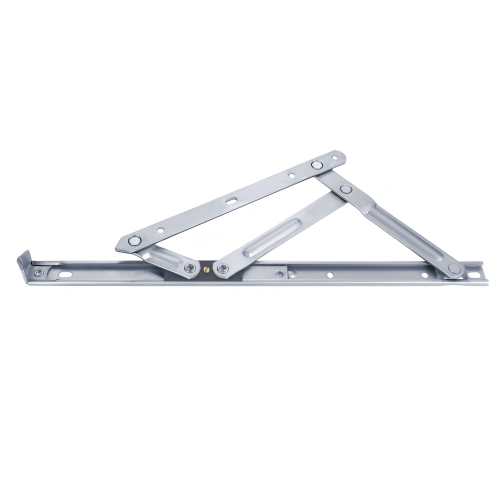

Soporte suspendido superior de 4 barras con ranura cuadrada de 22 mm

Soporte suspendido superior de 4 barras con ranura cuadrada de 22 mm

Obtener el último precio

Cantidad de pedido mínima:

Contactar ahora

Descripción

Embalaje y entrega

Descripción

Embalaje y entrega

The file is encrypted. Please fill in the following information to continue accessing it

Descripción

Optimización de la gravedad

colgado arriba
Cinético
Estancia-22mm

Diseñado para el eje vertical. Acero austenítico SUS304 de precisión para sistemas de puertas Luoqi de alto rendimiento.

Carga vertical nominal

Soluciones de hardware premium

Control de fuerza elevado
para perfiles de toldo

El soporte suspendido superior de 4 barras y ranura cuadrada de 22 mm es un componente fundamental para la ventilación arquitectónica moderna. A diferencia de las variantes de apertura lateral, este herraje para ventanas está calibrado para soportar el peso del marco de la ventana desde la parte superior, lo que garantiza que incluso bajo alta presión del viento, el marco permanezca colocado de forma segura en el ángulo de apertura deseado.

Integrado en el ecosistema de hardware de aleación de aluminio , este soporte utiliza un sistema deslizante de fricción de alta resistencia. Fabricado en acero inoxidable SUS304 , ofrece una resistencia incomparable a la corrosión atmosférica y la fatiga estructural, lo que lo convierte en el punto de referencia para proyectos residenciales de gran altura y fachadas de oficinas premium.

Cumplimiento básico

◈ Aplicación: Ventanas colgantes/con toldo
◈ Estándares: JG/T127-2007 Verificado
◈ Material: Acero austenítico SUS304
◈ Articulaciones: Deslizador de fricción ajustable
◈ Ciclos: más de 50.000 secuencias de apertura
◈ Montaje: Ranura cuadrada estándar de 22 mm

Arquitectura dimensional

Datos de ingeniería calibrados para la sincronización de ventanas Top Hung.

Dimensional Matrix (Unit: mm)												Operating Limits
Specification	A	B	C	D	E	F	G	H	I	J	K	Max H	Max W	Max Wt	Angle
10" Top Hung	39	57	—	183	196	250	32	—	203	—	—	1200	1200	25kg	45/90°
12" Top Hung	39	63	—	202	215	300	32	220	246	220	—	1350	1200	30kg	45/90°
14" Top Hung	39	63	90	219	232	350	32	237	263	237	303	1500	1200	35kg	45/90°
16" Top Hung	39	63	109	238	251	400	32	262	288	262	353	1800	1200	40kg	45/90°
18" Top Hung	39	63	127	257	270	450	32	287	313	287	403	2000	1200	45kg	45/90°

Calibración estructural

◈ Regulación de fricción dinámica

La serie Premium Hardware Solutions de Luoqi utiliza un sistema de arandela de fricción patentado. Esto permite que la ventana Top Hung permanezca estable en cualquier ángulo intermedio, evitando "golpes" causados por el peso o las corrientes de viento externas.

◈ Control deslizante de alto rendimiento

Nuestro deslizador de nailon de alta resistencia proporciona una interfaz autolubricante entre la oruga y el varillaje de 4 barras. Esto reduce significativamente el desgaste de los sistemas de puertas Luoqi , lo que garantiza una vida útil de funcionamiento silencioso y sin esfuerzo.

Preguntas frecuentes de expertos

¿Colgado lateral versus colgado superior?

Los tirantes Top Hung están diseñados con una tensión específica para sostener el peso vertical contra la gravedad.

¿Puedo ajustar la fricción?

Sí, el tornillo de pivote permite ajustar la resistencia para que coincida con el peso de la hoja.
