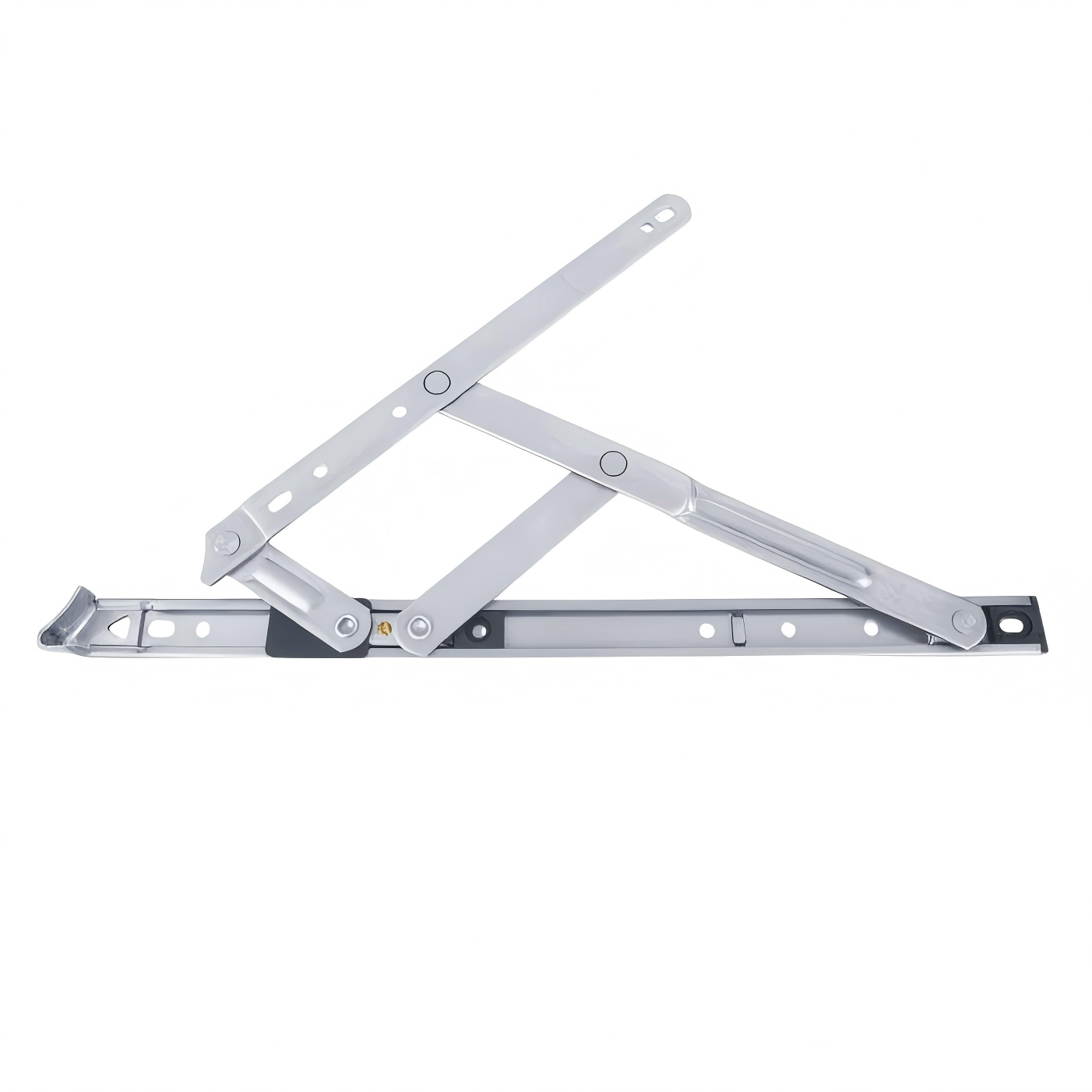

Soporte manual de 4 barras con ranura cuadrada de 22 mm

Soporte manual de 4 barras con ranura cuadrada de 22 mm

Obtener el último precio

Cantidad de pedido mínima:

Contactar ahora

Descripción

Embalaje y entrega

Descripción

Embalaje y entrega

The file is encrypted. Please fill in the following information to continue accessing it

Descripción

Precisión direccional

4 barras
entregado
Estancia-22mm

Control de movimiento asimétrico para sistemas de puertas profesionales Luoqi . Arquitectura SUS304 de alto rendimiento diseñada para estabilidad direccional de carga de viento.

Orientación LH/RH

Soluciones de hardware premium

Masterización direccional
Cinemática

El soporte manual de 4 barras con ranura cuadrada de 22 mm representa una evolución especializada en herrajes para ventanas . A diferencia de los tirantes de fricción estándar, la variante manual está meticulosamente compensada para proporcionar un apalancamiento optimizado para ciclos de apertura específicos hacia la izquierda o hacia la derecha en sistemas de hardware de aleación de aluminio de alta resistencia.

Construido con acero inoxidable SUS304 de grado industrial, este soporte utiliza un sistema de pivote reforzado para mantener un funcionamiento sin juego. Es la elección definitiva para los arquitectos que requieren movimiento sincronizado y durabilidad de alta frecuencia en ecosistemas de fachadas comerciales modernos.

Integridad del sistema

◈ Configuración: emparejamiento para zurdos/diestros
◈ Material: Acero austenítico SUS304
◈ Acabado: Satén arquitectónico 2B
◈ Lógica de carga: distribución de tensión asimétrica
◈ Pruebas: 50.000 ciclos de precisión
◈ Montaje: Ranura cuadrada estándar de 22 mm

Matriz Técnica

Datos dimensionales calibrados para sincronización de ventanas manuales.

Installation Dimensions (Unit: mm)												Engineering Constraints
Specification	A	B	C	D	E	F	G	H	I	J	K	Max H	Max W	Max Wt	Opening
10" (Handed)	39	57	—	183	196	250	32	—	203	—	—	1500	500	23kg	45/90°
12" (Handed)	39	63	—	202	215	300	32	220	246	220	—	1500	600	28kg	45/90°
14" (Handed)	39	63	90	219	232	350	32	237	263	237	303	1500	650	33kg	45/90°
16" (Handed)	39	63	109	238	251	400	32	262	288	262	353	1800	700	38kg	45/90°
18" (Handed)	39	63	127	257	270	450	32	287	313	287	403	1800	750	43kg	45/90°

Ventajas estructurales

◈ Distribución de carga asimétrica

El diseño manual garantiza que la fuerza de apertura se concentre en la barra de soporte principal, evitando que la ventana se deforme y asegurando un sello hermético en ambientes con mucho viento típicos de los sistemas de puertas Luoqi .

◈ Sinergia inoxidable-nylon

Con un control deslizante híbrido autolubricante, esta solución de hardware premium elimina el roce de metal con metal, proporcionando un deslizamiento sin fricción que supera los estándares de la industria para herrajes para ventanas residenciales y comerciales.

Preguntas frecuentes de expertos

¿Cómo determinar LH/RH?

La orientación está determinada por la dirección de apertura desde la vista interior.

¿Es SUS304 esencial?

Sí, para máxima resistencia a la corrosión y seguridad estructural en configuraciones de alta carga.

CUMPLE CON JG/T127-2007
