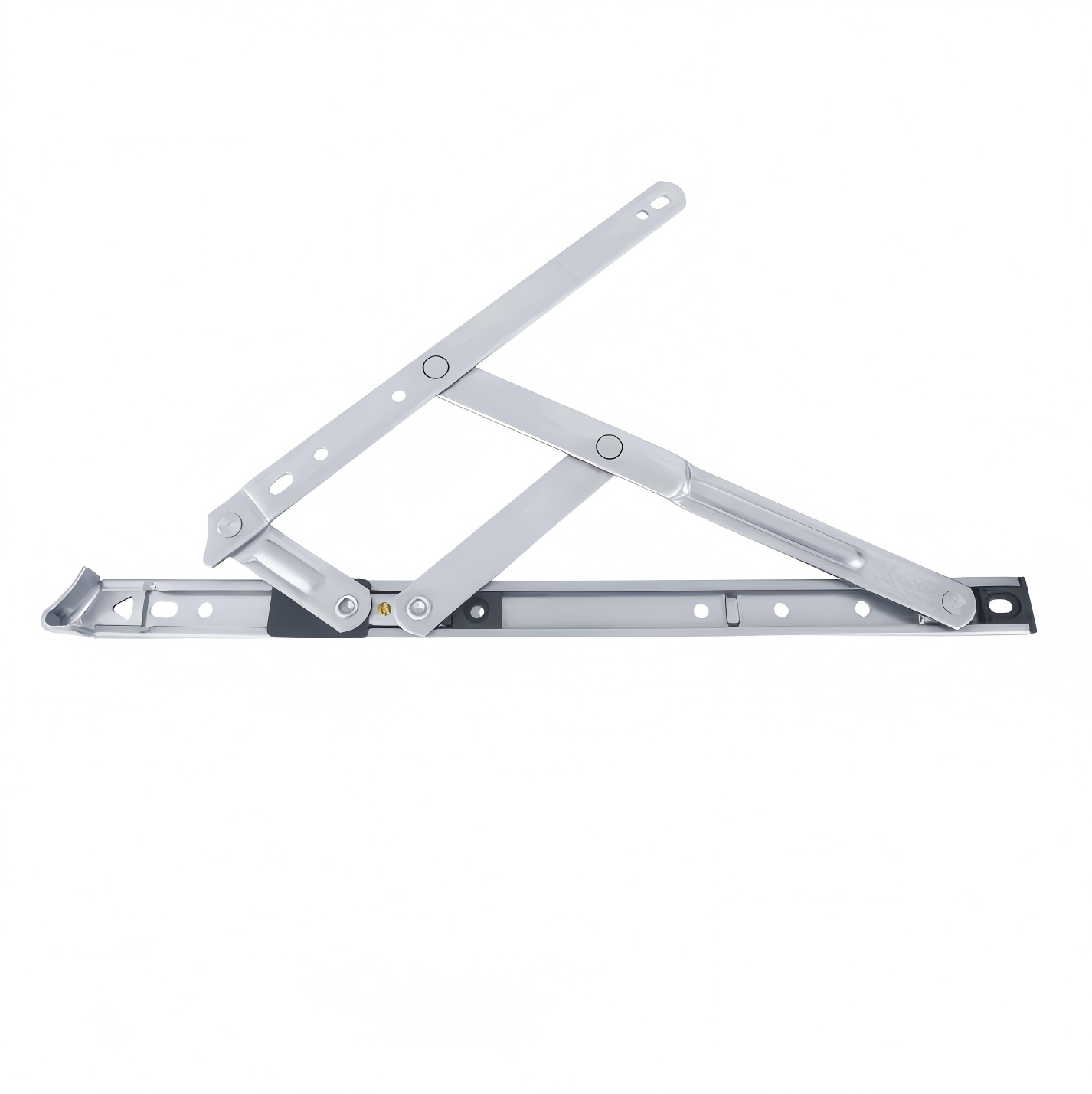

Soporte de fricción de 4 barras con ranura cuadrada de 22 mm

Soporte de fricción de 4 barras con ranura cuadrada de 22 mm

Obtener el último precio

Cantidad de pedido mínima:

Contactar ahora

Descripción

Embalaje y entrega

Descripción

Embalaje y entrega

The file is encrypted. Please fill in the following information to continue accessing it

Descripción

Ingeniería Cinética

Cuadrado
Surco-22
Estancia de fricción

El estándar arquitectónico para herrajes de aleación de aluminio . Fabricado con acero inoxidable SUS304 para máxima integridad estructural y precisión de movimiento.

Estándar: JG/T127-2007

50.000 ciclos probados

Resistencia definida por
Ciencia de los materiales

Nuestra serie de soportes de fricción con ranura cuadrada de 22 mm está diseñada con acero inoxidable SUS304/2B de primera calidad . Como piedra angular de los sistemas de puertas Luoqi , este mecanismo proporciona la tensión y durabilidad necesarias para aplicaciones de herrajes para ventanas de gran altura.

Al integrar un deslizador de nailon autolubricante de alta densidad con una pista de acero inoxidable reforzada, hemos eliminado la fricción mecánica. El resultado es una solución de hardware premium que permanece silenciosa y estable durante toda su vida operativa, incluso bajo condiciones ambientales extremas.

Pilares técnicos

◈ Estándar: Certificado JG/T127-2007
◈ Material: Grado arquitectónico SUS304
◈ Superficie: Acabado anticorrosión 2B
◈ Control deslizante: nailon híbrido de alta resistencia
◈ Durabilidad: más de 50.000 ciclos de apertura
◈ Compatibilidad: Ranura cuadrada de 22 mm

Arquitectura dimensional

Mapeo de dimensiones de precisión para una integración arquitectónica de élite.

Installation Matrix (mm)												System Capacity
Model	A	B	C	D	E	F	G	H	I	J	K	Max H	Max W	Weight	Angle
10"	39	57	—	183	196	250	32	—	203	—	—	1500	500	23kg	45/90°
12"	39	63	—	202	215	300	32	220	246	220	—	1500	600	28kg	45/90°
14"	39	63	90	219	232	350	32	237	263	237	303	1500	650	33kg	45/90°
16"	39	63	109	238	251	400	32	262	288	262	353	1800	700	38kg	45/90°
18"	39	63	127	257	270	450	32	287	313	287	403	1800	750	43kg	45/90°

*Todos los valores dimensionales están verificados bajo los protocolos estructurales JG/T127-2007.

Calibración estructural

◈ Estrategia de equilibrio dinámico

La geometría de 4 barras está meticulosamente equilibrada para garantizar que incluso la variante de 18", que soporta pesos de hasta 43 kg, funcione con un par uniforme. Esta solución de hardware premium elimina el hundimiento de las ventanas y mantiene la alineación durante décadas de uso.

◈ Optimización de perfil

Específicamente calibrada para sistemas de ventanas con ranura cuadrada de 22 mm , nuestra placa base garantiza un ajuste empotrado. Esto minimiza la infiltración de aire y mejora el rendimiento térmico de los sistemas de hardware de aleación de aluminio de alta gama.

Referencia rápida

Material Grade	SUS304 / 2B
Max Load (18")	43.0 kg
Groove Geometry	22mm Square
Cycle Integrity	50,000 Ops
Industrial Code	JG/T127-2007
